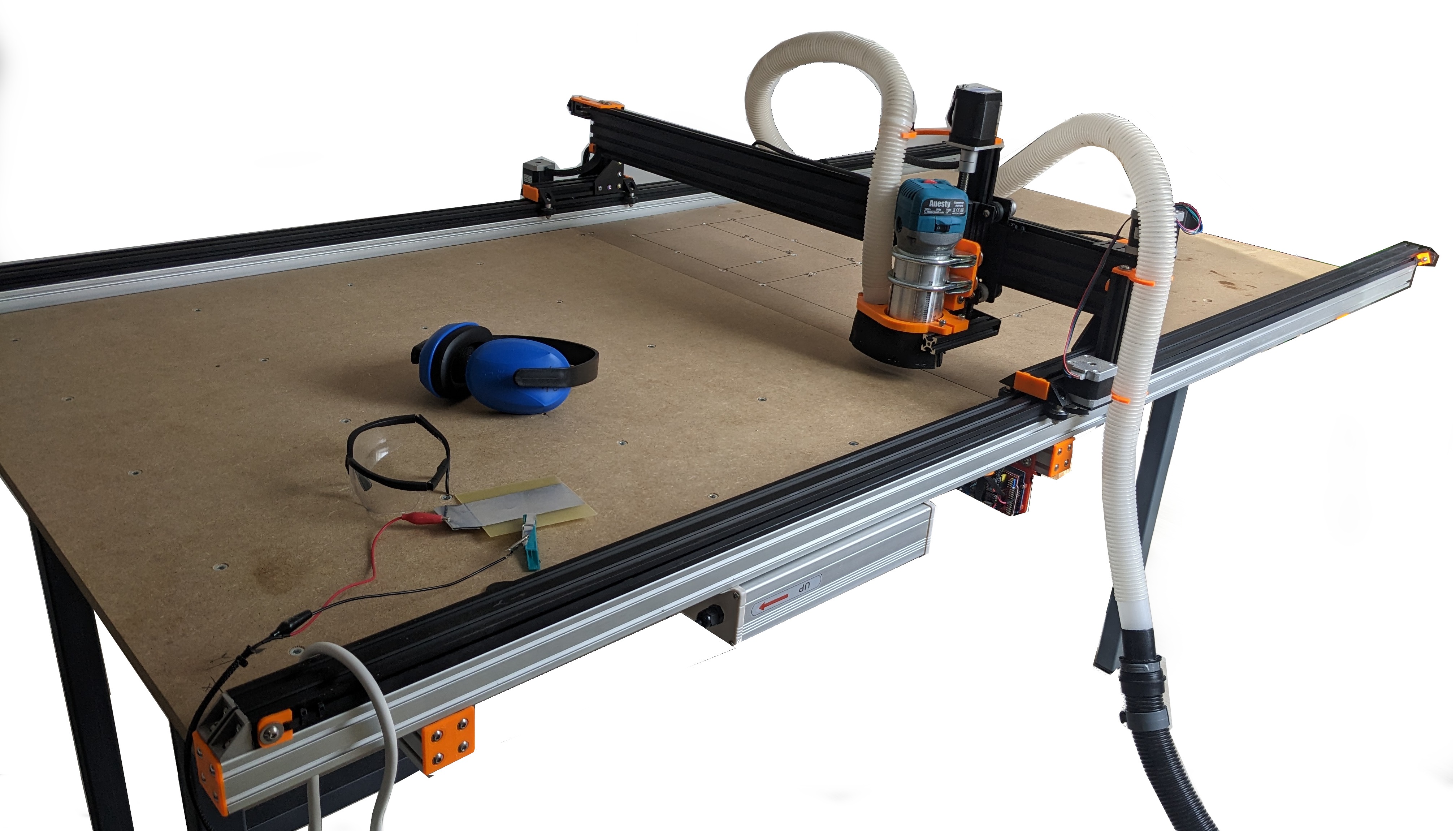

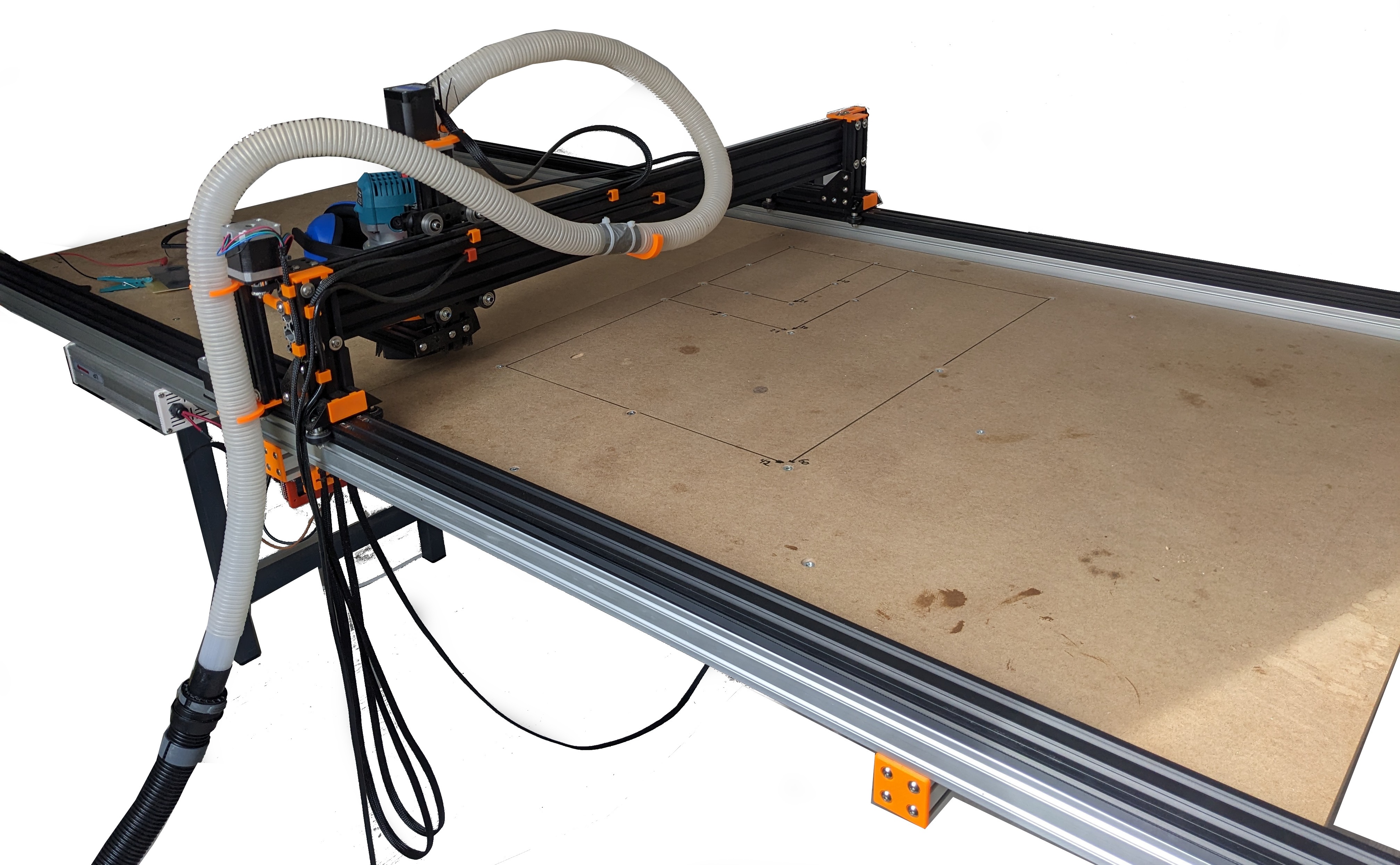

Aufbau der CNC-Fräse

Hier sind nützliche Fotos und ein Video, das beim Aufbau der VSlot-CNC-Fräse helfen sollen.

Hinweise zum Aufbau, Modifikationen der off-the-shelf Bauteile

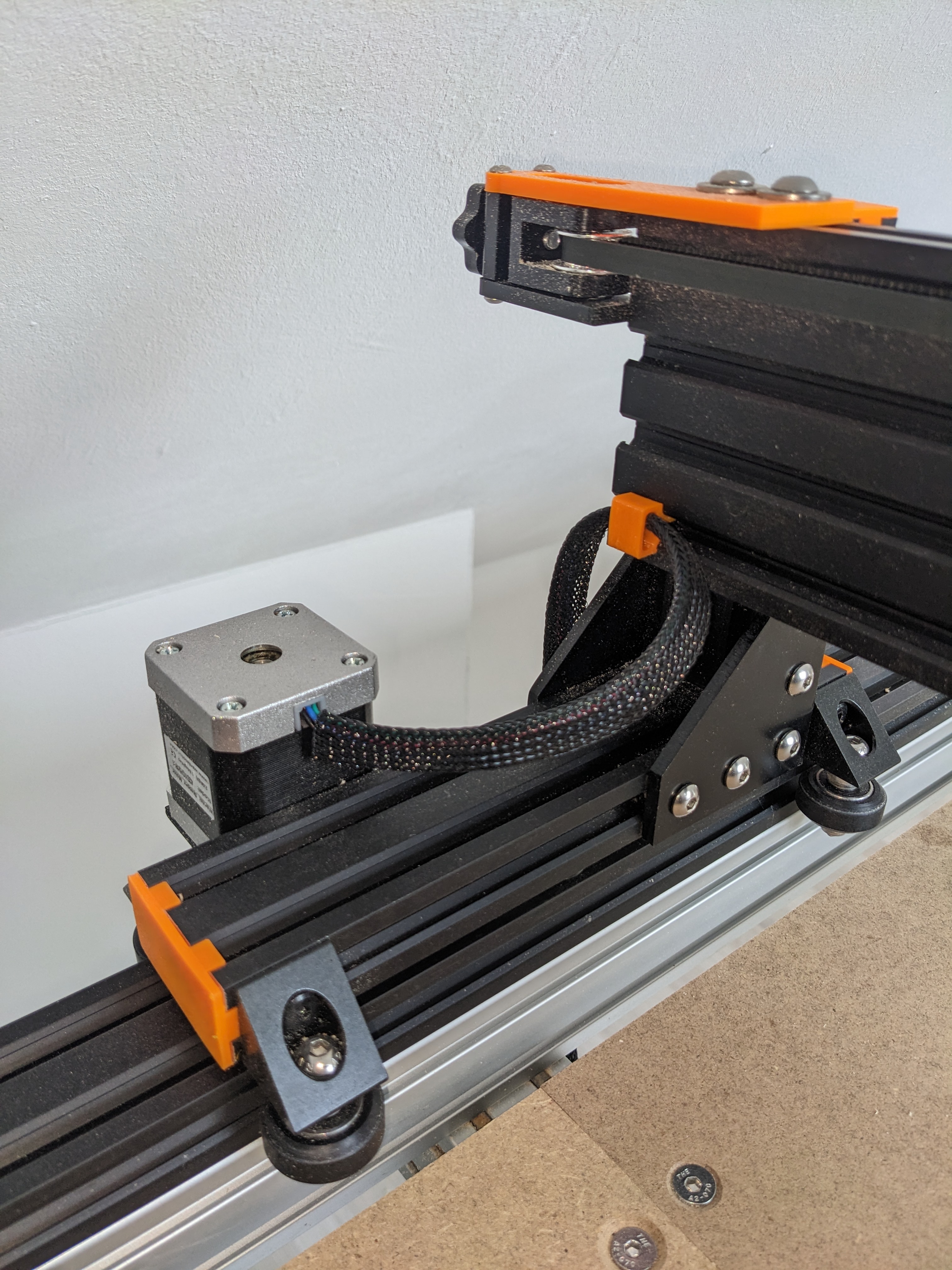

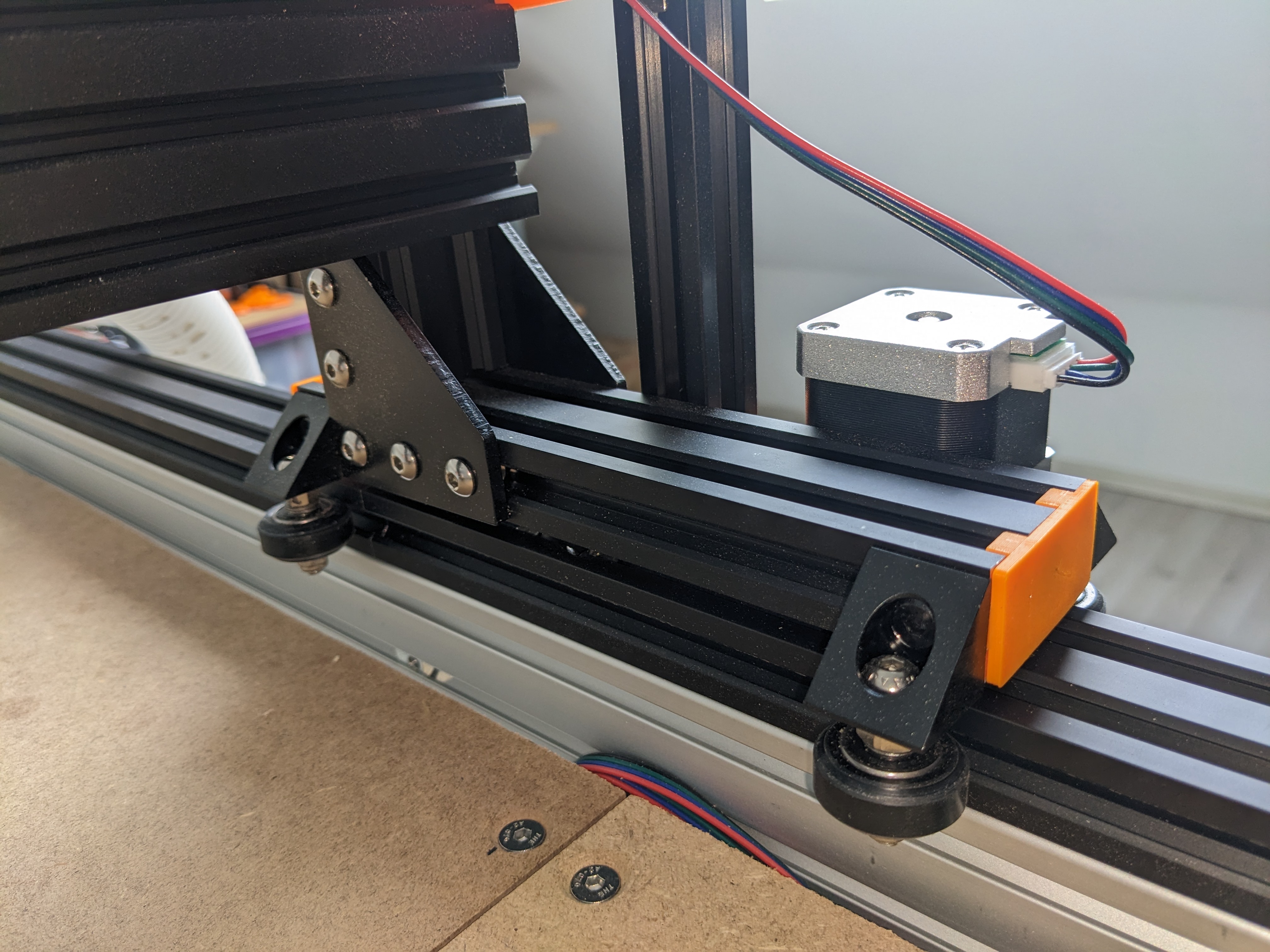

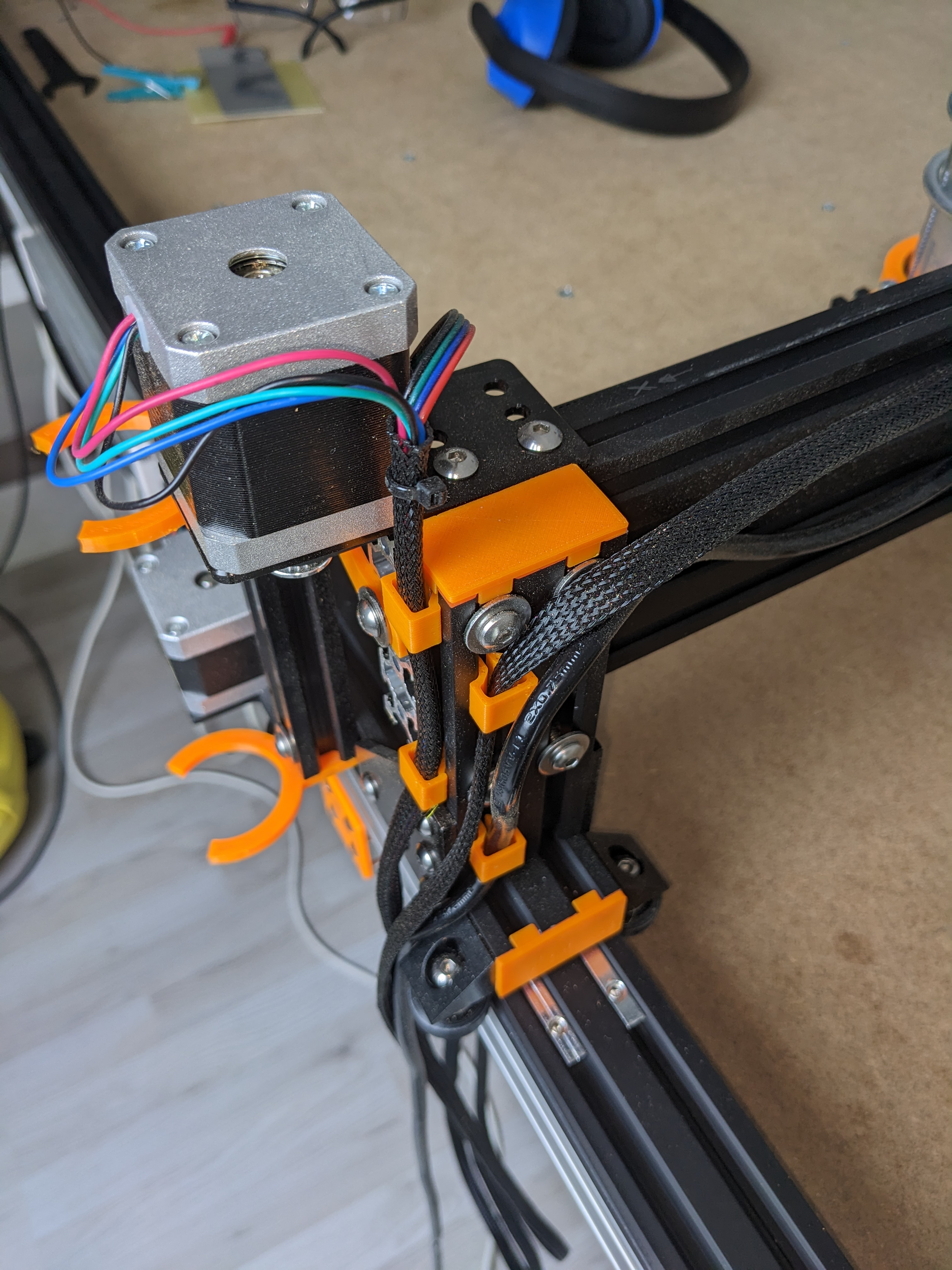

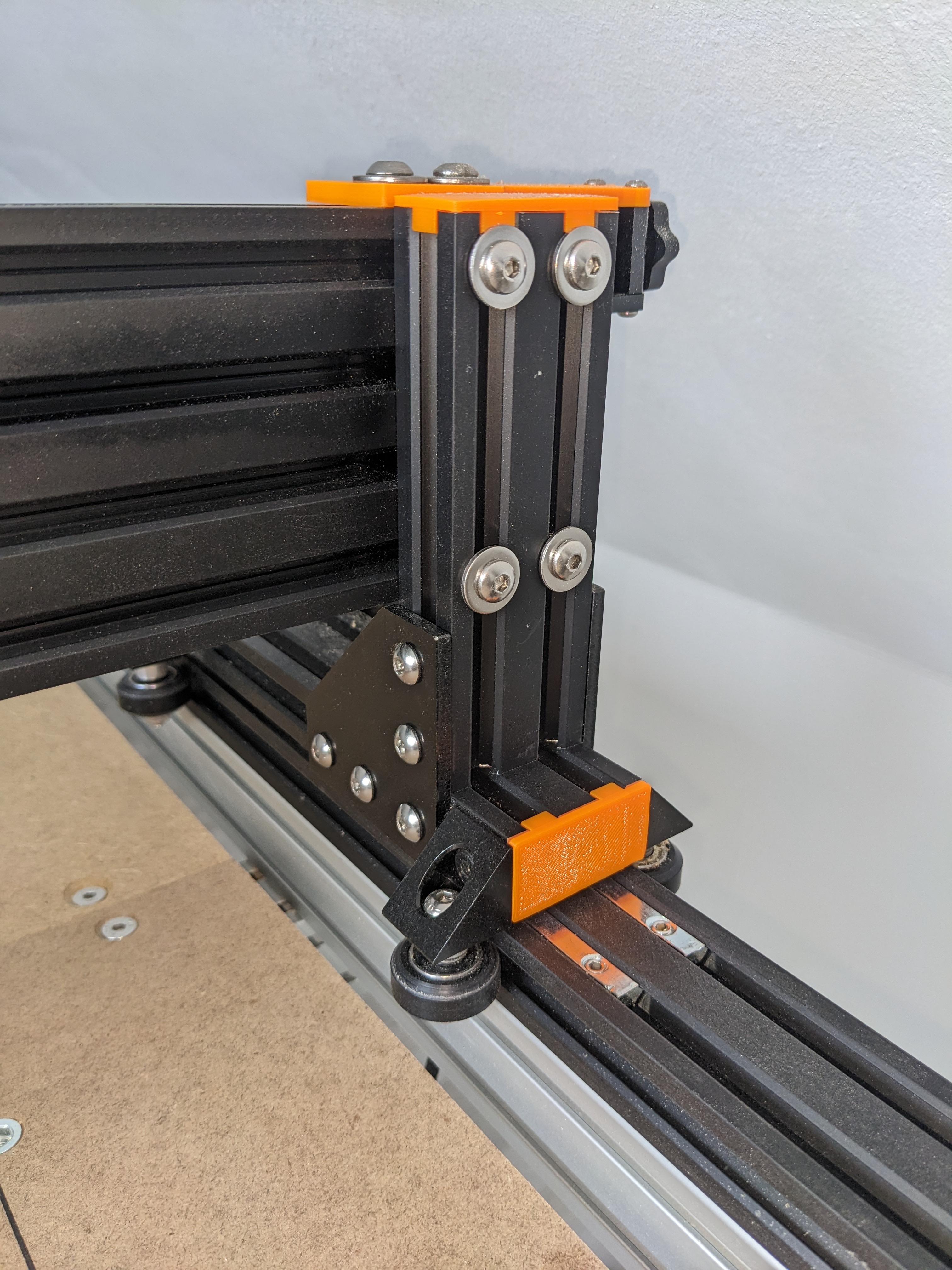

1.) Die zwei Y-Achse Läufer brauchen über Unterlegscheiben (jeweils 1mm Stärke) und den Abstandhaltern (typisch 6mm oder 8mm) an den V-Slot Rollen einen Abstand von 10mm zwischen Eckverbinder und Rolle, um unter den Läufern ausreichend Platz für die Nema Halterplatten (3mm Stärke) + Linsenkopfschraubenköpfe zu schaffen.
Folglich braucht man an den Rollen 30mm M5 Schrauben anstatt den üblichen 25mm.

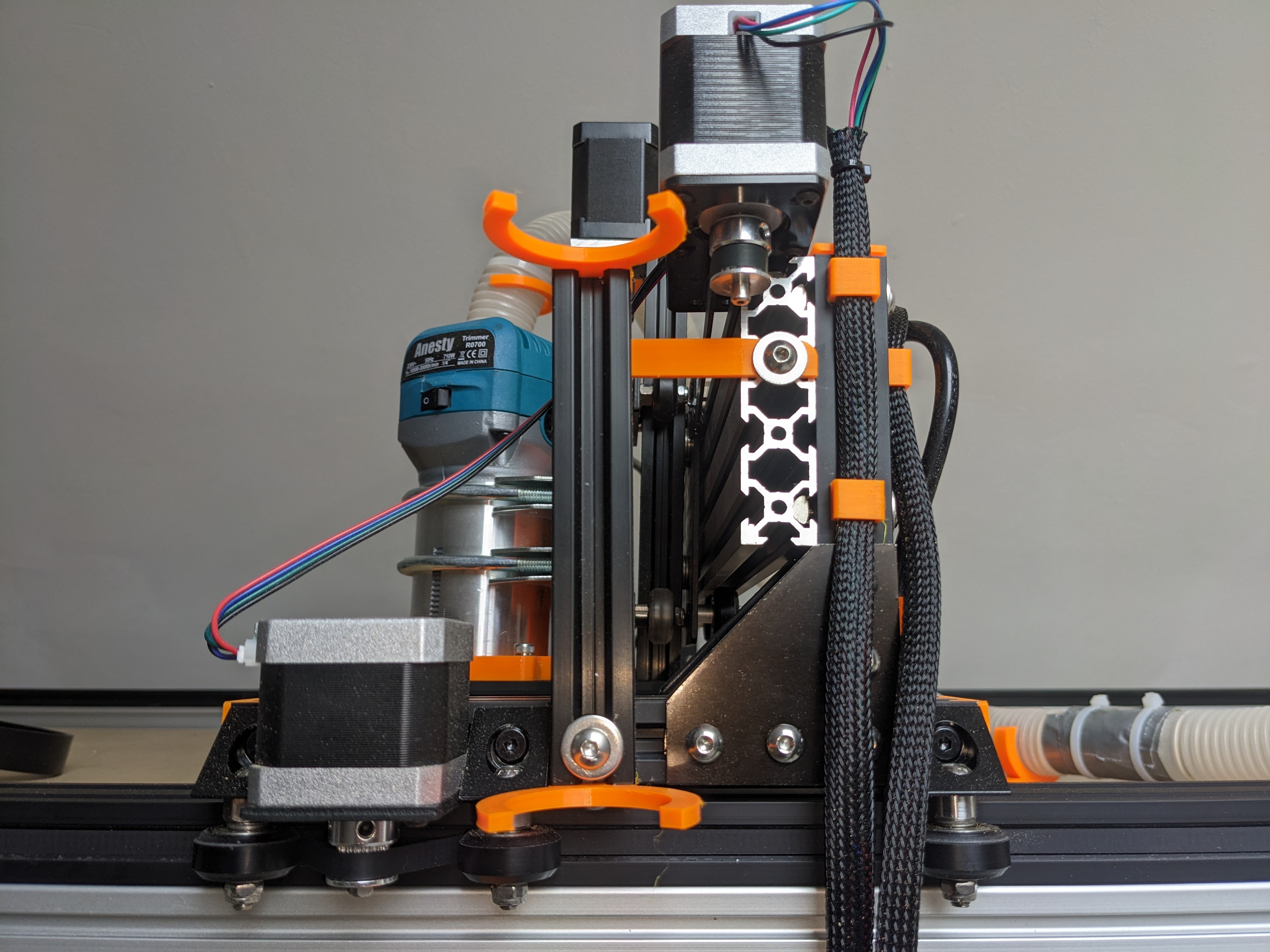

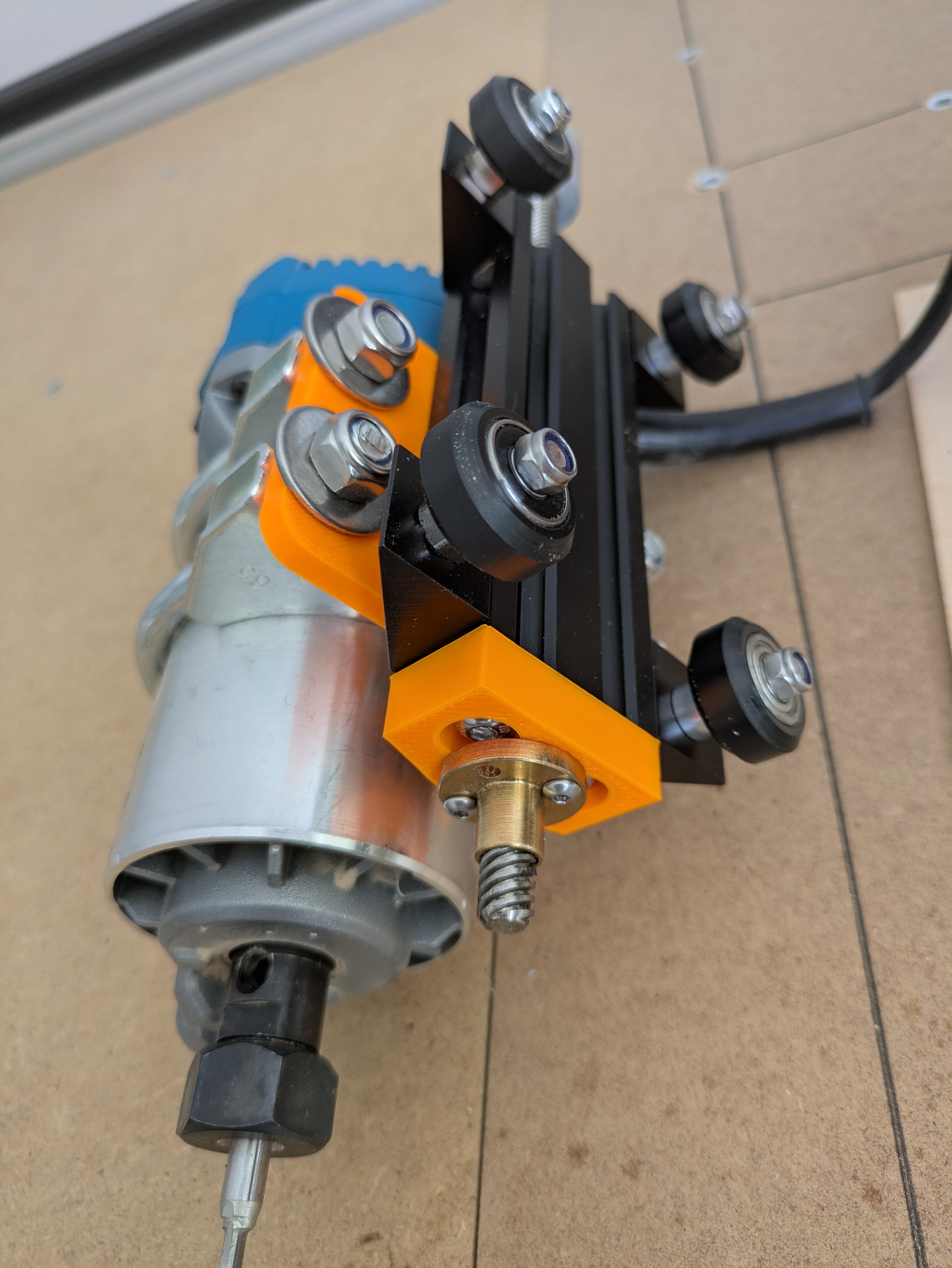

2.) Der Abstand von X-Achsen Läufer und der 220mm Z-Achse wird mit jeweils zwei Unterlegscheiben an allen 4 Schrauben um 2mm erhöht, damit der Läufer der Z-Achse nicht anschlägt.

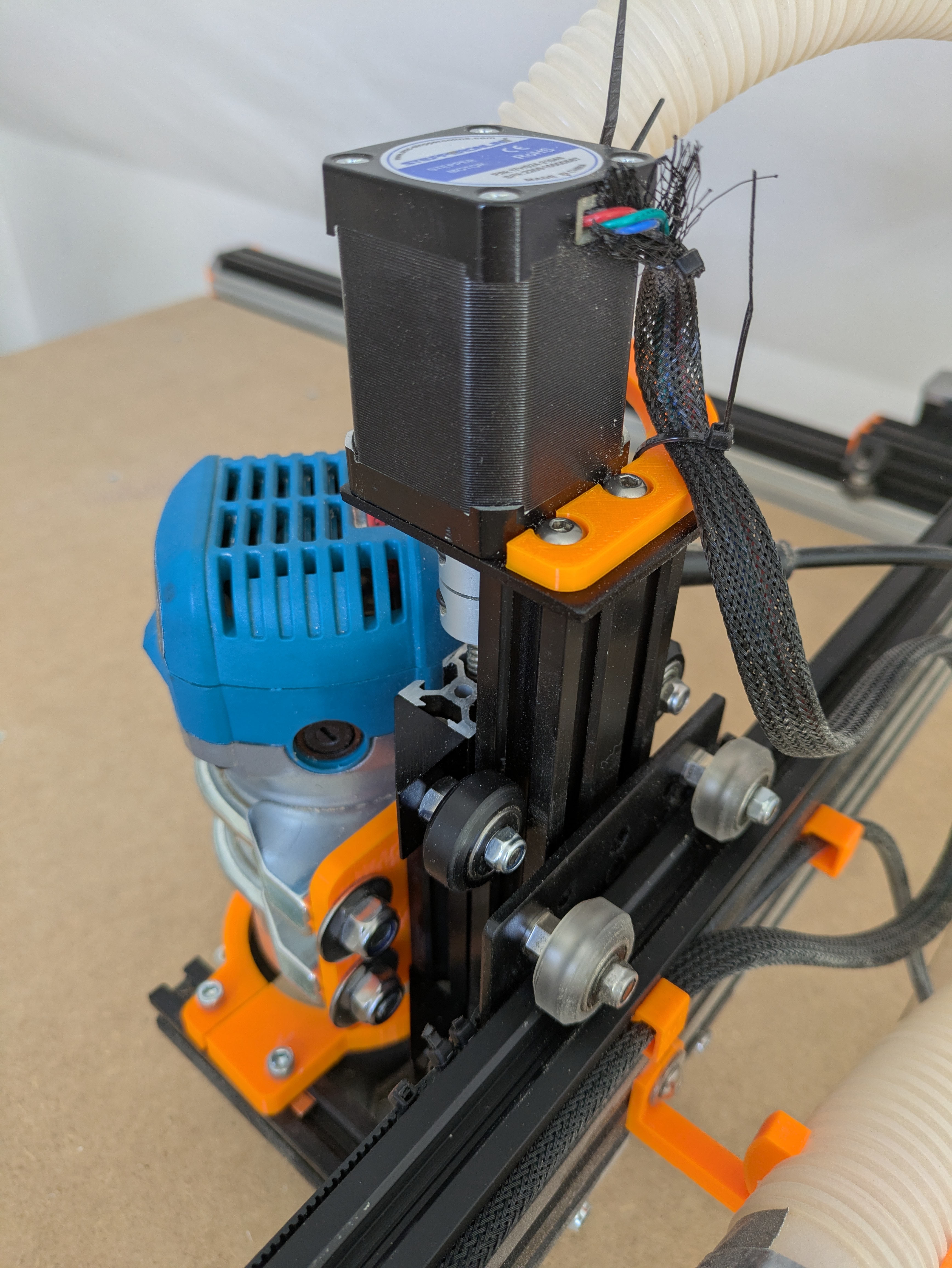

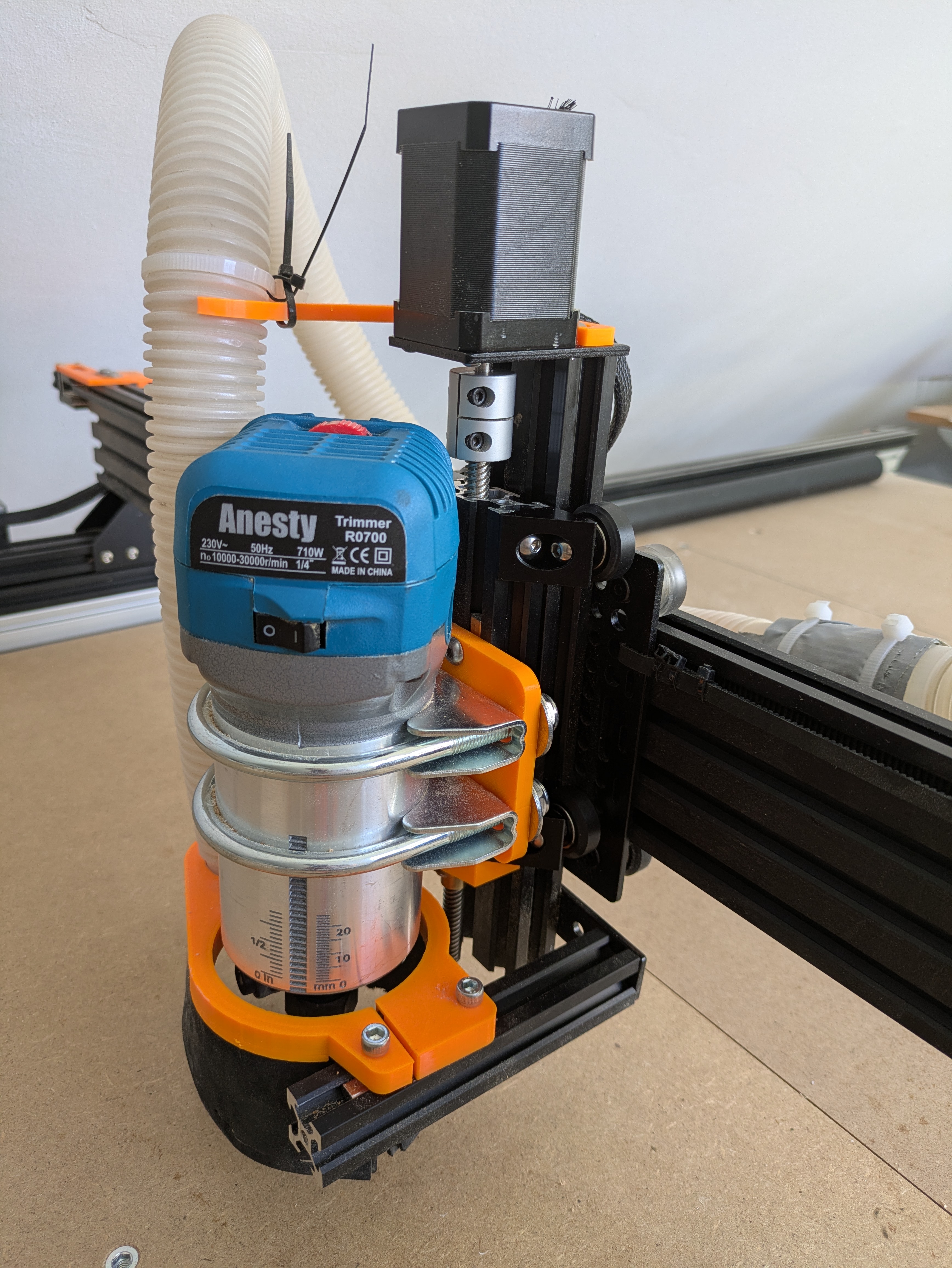

3.) Die Nema Halterplatte für die Z-Achse muss leicht manuel modifiziert werden. Die modifizierte Nema 17 Halterplatte gibt es hier im Hardware Bundle 2.

4.) Schrauben, Muttern und Unterlegscheiben (nach oben hin aufgerundete 10er Stückzahlen):

- 16 Stk. M3 6mm Linsenkopfschrauben für die Nema 17 Motoren (davon 2 Stk. mit Senkkopf für Z-Ache Nema Halter)
- 2 Stk. M3 12mm Linsenkopfschrauben für die Spindelmutter Z-Achse

- 60 Stk. M5 8mm Linsenkopfschrauben für die Nutsteine (5er und 6er Nut)
- 20 Stk. M5 10mm Linsenkopfschrauben, Unterlegscheiben für die 3D-Druckteile verwenden (12 Stk. für die Z-Achse)
- 12 Stk. M5 20mm für die V-Slot Profil Anbindung an das 4040 Rahmenprofil, jeweils 2x vorne, 2x mittig, 2x hinten auf beiden Seiten
- 20 Stk. M5 25mm für die V-Slot Rollen und Anbauteile
- 20 Stk. M5 30mm für die V-Slot Rollen und Anbauteile, Y-Achse
- 12 Stk. M5 45mm für die 4040 Profile Verschraubung

- 20 Stk. M5 Sicherungsmuttern
- 2 Stk. M3 Sicherungsmuttern

- 40 Stk. Unterlegscheiben DIN 9021 5,3/15mm
- 20 Stk. Unterlegscheiben DIN 433 5,3/9mm
- 4 Stk. Unterlegscheiben M8 für Oberfräsen Halterung

5.) Strebt man eine Y-Achse > 1000mm an, so wurde eine Verbindung von V-Slot-Profilen mit Schienenverbindern und Bohrungen zum 4040 Trägerprofil gemacht. Alternativ kann man in der BOM unter Position 5 auch einen Link zu Profilen bis 2000mm finden.
Bei den Bohrungen muss soweit aufgebohrt werden, dass die M5-Schraube in das V-Slot profil eingelassen werden kann. Siehe Video.

3D gedruckte Teile:

Hier der Link zu allen gezippten STL-Files zum selber Drucken, unterteilt in Achsenteile, Absaugung, Kabelmanagement und sonstigen Teilen.
Zum direkten Losstarten gibt es hier das gedruckte Basisset (Bundle No.3). Auf Anfrage drucken wir euch auch alle anderen Teile. Alle 3D-Druckteile sind bei den Bildern mit PETg des Herstellers eSUN in hell-orange auf dem 3D-Drucker Ender 3 von Creality gedruckt.

Eine neue Halterung der Absaugung mit Scheibenmagneten D:4mm, 6mm tief, sieht man hier in dem Youtube Short Video.
Dazu wird Moosgummi (4mm) einfach in die Halterung geklebt und sorgt dafür, dass die Späne abgesaugt werden.

Hinweise zum 3D-Druck:

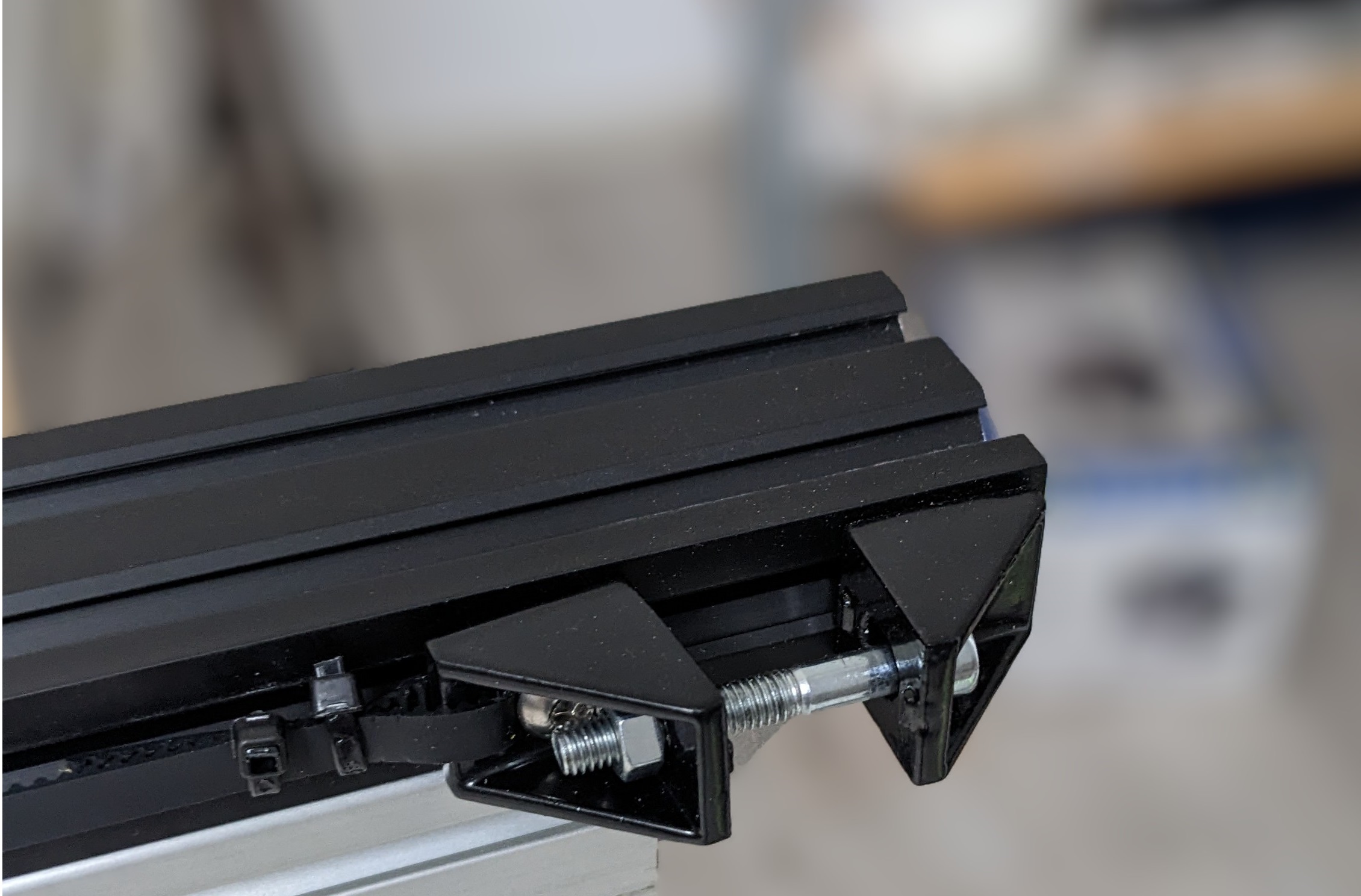

Alle Bauteile sind mit 30% Infill gedruckt. Spannvorrichtung des Riemens für Y-Achse und Aufnahmeplatte für die Oberfräse ist mit 50% Infill geduckt.

Firmware:

Betrieben wird die V-Slot CNC mit Estlcam. Unter Estlcam wird der Arduino UNO mit CNCv3 unterstützt und kann auf den UNO über USB geflashed werden. Estlcam generiert auch den G-Code zum Fräsen, bzw. das Fräsprogramm.
Hier der Link zum Download: http://www.estlcam.de/

Hinweise zur Steuerung:
1.) Aktueller Vorschub in den letzten Projekt war 1800mm/min mit einem Einschneider. Mit einem Zweischneider wird der berechnete Wert zwar höher, aber hat in der Praxis trotzdem gute Ergebnisse geliefert
Die Berechnung dazu gibt es als Excel hier.

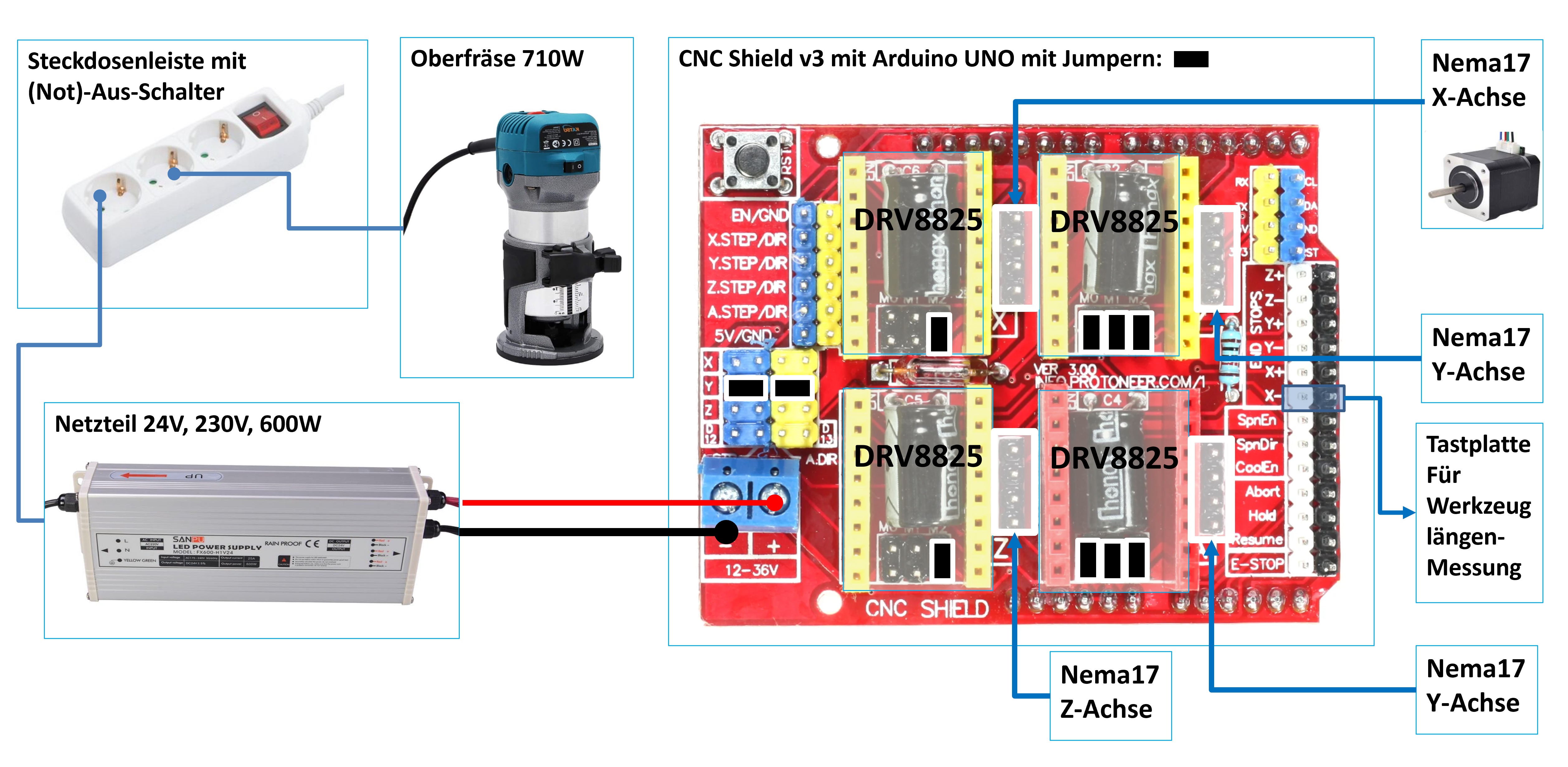

2.) Y-Achse ist auf 32 Mikroschritte auf dem CNC Shield über die Jumper eingestellt, X und Z-Achse auf 16 Mikroschritte.
Damit stellen sich Werte folgende Werte in Estlcam ein:

- Schritte je Umdrehung: X: 3200, Y: 6400, Z: 3200
- Weg je Umdrehung [mm]: X: 40,00 Y: 40,00 Z: 8,00

Weitere Estlcam Parameter findet man in dem Youtube Video.
